teac压力传感器信号调节td-sc1
| 姓名 | 邱经理 | 手机号码 | 13420992545 | 固定电话 | 0755-25841877 |
| 公司全称 | 深圳市安川测量仪器有限公司 | ||||
| 询价产品： | teac压力传感器信号调节td-sc1 |
| 品牌 |
teac |
型号 |
td-sc1 |
| 输出信号 |
其他 |
材料物理性质 |
半导体 |
| 材料晶体结构 |
单晶 |
材质 |
其他 |
| 压力类型 |
绝压传感器 |
测量范围 |
低压(0.01~1mpa) |
| 外形尺寸 |
55mm |
加工定制 |
否 |
| 误差范围 |
0.02 |
精确度 |
1 |
| 工作温度 |
1~40℃ |
绝缘电阻 |
20ω |
| 负载阻抗 |
20ω |
允许过载 |
1%fs |
| 响应时间 |
0.001s |
额定功率 |
500w |
| 稳定性 |
其他 |
电气连接 |
其他 |
| 压力连接 |
其他 |
灵敏度 |
1mv/v |
| 线性度 |
1%f.s. |
迟滞 |
1%f.s. |
| 重复性 |
teac≤%f.s |
是否进口 |
否 |
| 数量 |
1 |
封装 |
塑料 |
| 批号 |
其他 |
其他 |
teac压力传感器信号调节td-sc1产品介绍
td-sc1 是一种信号调节器，可将称重传感器的微小电信号转换为符合控制单元规格的输出。本产品主要用于半导体制造设备、工业机器人、fa设备等称重传感器的压力控制。自动校准功能，可消除等效输入校准期间的数字输入工作。 上电时读取传感器信息，自动完成校准。 应变计传感器的额定输出值 （mv/v） 和额定容量值记录在 tns 内存中，这是一种基于此数据的校准方法。
产品图片

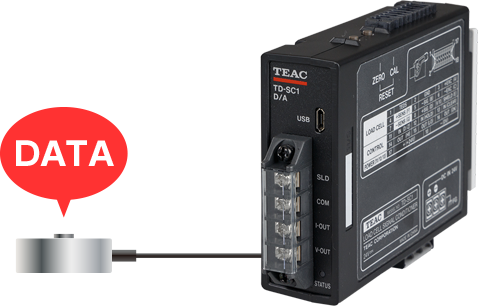

自动校准功能，可消除等效输入校准期间的数字输入工作。 上电时读取传感器信息，自动完成校准。 应变计传感器的额定输出值 （mv/v） 和额定容量值记录在 tns 内存中，这是一种基于此数据的校准方法。
了解有关 teds 校准和其他校准类型的详细信息
数字过滤器
标配 3，10，30，100，300，1000hz （-6db/oct），无。
与移动平均线（off，2 到 2048）结合使用时，可抑制指令值的晃动。

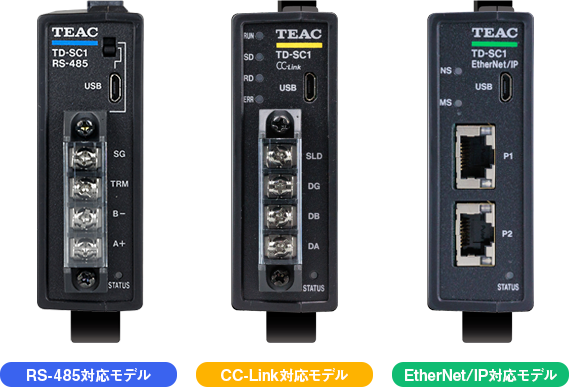

丰富的网络
rs-485、cc-link※、ethernet/ip?※对应于各种现场总线。
*cc-链接和以太网/ip 计划于 2022 年春季左右推出。

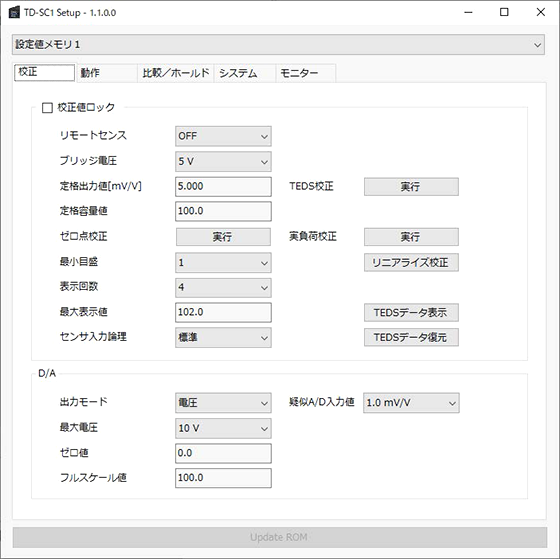

使用 pc 进行设置和监控
各种设置在 pc 上进行，可通过 usb 连接设置为 td-sc1。

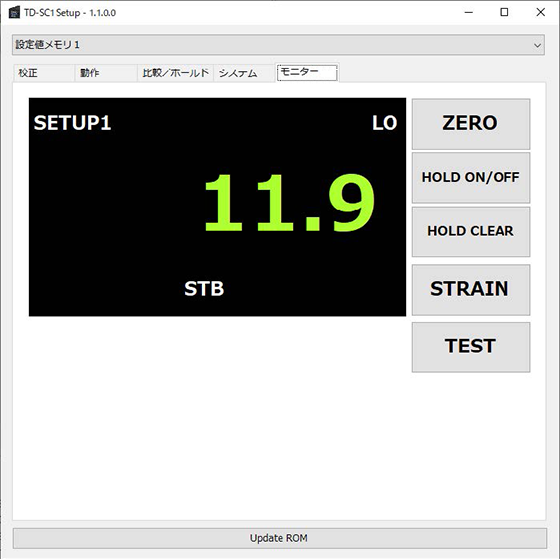

可进行指示值 、比较判定 （ lo/ok/hi/full ） 、 保持值 、 静应变 、 输入输出测试显示 。

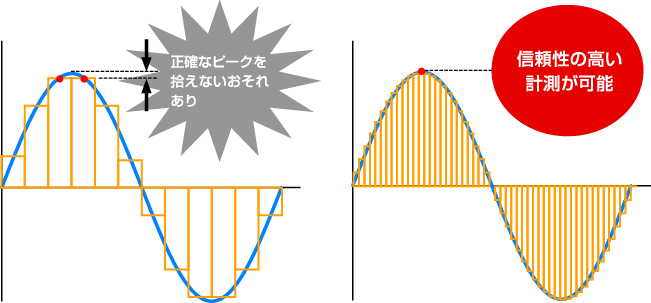

快速 a/d 转换
作为 tia c 的信号调节器，我们实现了*快的 20，000 次/秒快速采样。

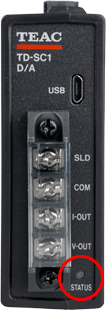

状态显示
当称重传感器过载时，led 指示灯将亮起并通知您。
产品规格
| 桥接电压 | 直流 10v，5v ± 10%（电流高达 30ma，可远程感应） | |
|---|---|---|
| 信号输入范围 | ±5.0mv/v | |
| 等效输入/teds | 校准范围 | 0.05mv/v ～ 5.0mv/v |
| 校准精度 | 0.1% fs 以内 （本公司标准φ8、6芯屏蔽电缆、长度1m、负载电阻350ω、bv10v、5mv/v输入时） | |
| 精度 | 线性 | 0.01%fs 1digit以内（输入5mv/v时） |
| 零漂移 | 0.5μv/°c以内（输入换算值） | |
| 增益漂移 | ±0.005%f.s/°c以内 | |
| a/d 转换速度 | 24 位，20，000 次/秒 | |
| 数字过滤器 | 3、10、30、100、300、1000hz （ 6db/oct），无选择 | |
| d/a 输出* | 输出，隔离输出，
电压输出±1至±10v（设置1v步长），分辨率约1/59000（±10v设置）， 或电流输出4~20ma，分辨率约1/43000 | |
| teds 功能 | ieee1451.4 类 2 混合模式接口 | |
| 指示值 | 显示范围 | ?99999 ～ 99999 |
| 小数点 | 显示位置可选 | |
| 展示次数 | 每秒选择 4、6、10 或 20 次 | |
| 设置项目 | 校准设置 | 零点校准、teds 校准、实际负载校准、等效输入校准 |
| 功能设置 | 上限、下限、比较模式、滞后、接近零、移动平均处理、低通滤波器、运动检测器、零跟踪、静失真、数字零、数字风袋拉、区间、保持模式、锁定、*小刻度、显示次数、桥电压、数字零限制值、数字零清除、比较输出模式、数据输出选择**、d/a转换器** ，远程感应 | |
| 保持功能 | 采样保持、峰值保持、底部保持、间隔保持（峰值、底部） | |
| 外部输入输出信号 | 输入 | 保持、清除和数字零（通过光耦合器与主体电路绝缘） |
| 输出 | hi、ok、lo 开路收集器输出（通过光耦合器与主体电路绝缘） | |
| rs-485* | a 、b- （通过光耦合器与主体电路绝缘）、trm、sg | |
| 电源 | 额定 dc24v±10% 7w | |
| 工作温度范围 | 0℃～40℃ | |
| 存储温度范围 | –20℃～60℃ | |
| 使用湿度范围 | 85%rh以下（非冷凝） | |
| 符合标准 | ce 标志，fcc（a 类），ul61010-1 | |

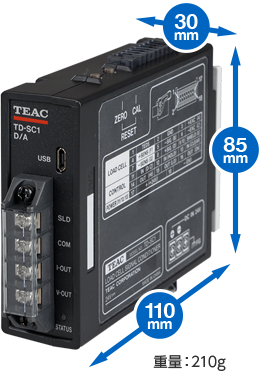

| 外形尺寸 | 30 （w） ×85 （h） × 110 （d） 毫米（不包括突起） | |
| 质量 | 约210克 | |
